Percobaan IV

Kontrol Motor Servo dengan PWM

1. Prosedur [Kembali]

• Rangkailah seperti rangkaian berikut
• Buka Arduino IDE dan masukan listing program
• Upload program ke arduino
• Tekan tombol pada keypad dan amati hasil

2. Hardware dan Diagram Blok [Kembali]

    1. Arduino Uno

    2. Keypad 4x4

    3. Servo Motor

    4. Power supply

    5. Ground

Diagram Blok:

3. Rangkaian Simulasi dan Prinsip Kerja  [Kembali]

Gambar 1. Rangkaian Simulasi.

Prinsip Kerja:

    Pada saat keypad ditekan angka 1 hingga 9, maka output yang akan dikeluarkan ada pada motor servo yang berputar sesuai PWM yang diberikan, dimana PWM yang diberikan adalah 25 dikali angka keypad, yang berarti angka 1 memberikan 25, 2 memberikan 50, dan seterusnya. Saat yang ditekan adalah keypad A-D, maka output yang didapatkan adalah PWM dengan duty cycle 0%, 25%, 50%, dan 100% berurutan.

4. Flowchart dan Listing Program [Kembali]

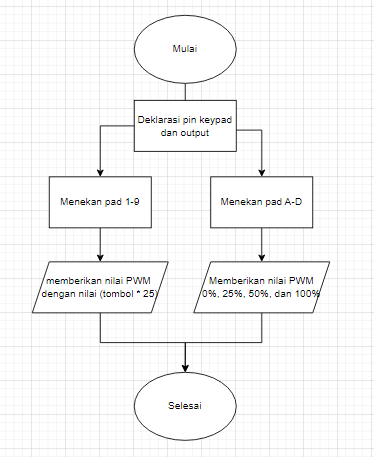

Flowchart:

Listing Program:

#include <Servo.h>

#include <Keypad.h>

Servo servoMotor;

const int servoPin = 11; // PWM pin for servo

const int numRows = 4; // Number of rows in keypad

const int numCols = 4; // Number of columns in keypad

char keys[numRows][numCols] = {

  {'1', '2', '3', 'A'},

  {'4', '5', '6', 'B'},

  {'7', '8', '9', 'C'},

  {'*', '0', '#', 'D'}

};

byte rowPins[numRows] = {9, 8, 7, 6}; // Rows 0 to 3

byte colPins[numCols] = {5, 4, 3, 2}; // Columns 0 to 2

Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, numRows, numCols);

void setup() {

  servoMotor.attach(servoPin);

  servoMotor.write(90); // Initial position

  Serial.begin(9600);

}

void loop() {

  char key = keypad.getKey();

  if (key != NO_KEY) {

    Serial.println(key);

    // Perform actions based on the key pressed

    switch (key) {

      case '1':

        // Move servo to position 0 degrees (25% duty cycle)

        servoMotor.write(map(25, 0, 100, 0, 180));

        break;

      case '2':

        // Move servo to position 45 degrees (50% duty cycle)

        servoMotor.write(map(50, 0, 100, 0, 180));

        break;

      case '3':

        // Move servo to position 90 degrees (100% duty cycle)

        servoMotor.write(map(100, 0, 100, 0, 180));

        break;

      case '4':

      case '5':

      case '6':

      case '7':

      case '8':

      case '9':

        // Move servo to position 90 degrees (100% duty cycle)

        int dutyCycle = (key - '0') * 25; // Convert char to int and calculate duty cycle

        servoMotor.write(map(dutyCycle, 0, 100, 0, 180));

        break;

      case 'A':

       servoMotor.write(map(25, 0, 100, 0, 180));

        break;

      case 'B':

       servoMotor.write(map(50, 0, 100, 0, 180));

        break;

      case 'C':

       servoMotor.write(map(75, 0, 100, 0, 180));

        break;

      case 'D':

       servoMotor.write(map(100, 0, 100, 0, 180));

        break;

      default:

        break;

    }

  }

}

5. Kondisi [Kembali]

    Keypad A hingga D memberikan PWM 0%, 25%, 50%, dan 100% duty cycle secara berurutan, sementara key 1 hingga 9 memberikan PWM dengan nilai 25 dikali angka keypad

6. Video Simulasi [Kembali]

7. Download File [Kembali]

᭒ HTML↠ klik disini
᭒ Rangkaian Simulasi ↠ klik disini

᭒ Gambar Simulasi ↠ klik disini
᭒ Video Simulasi ↠ klik disini
᭒ Listing Program ↠ klik disini
