MENDETEKSI ADA ATAU TIDAKNYA GAS PADA SUATU REAKSI KIMIA



(SENSOR MQ-2)

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar Teori

4. Percobaan

5. Gambar Rangkaian

6. Prinsip Kerja Rangkaian

7. Video Simulasi

8. Link Download

1. Tujuan  [back]

1. Memenuhi tugas mata kuliah kimia dasar

2. Mengetahui proses pembuatan sensor gas menggunakan proteus

3. Dapat membuat simulasi rangkaian sensor gas

4. Dapat menerapkan rangkaian sensor gas dalam kehidupan sehari-hari

2. Alat dan Bahan  [back]

Berikut komponen yang di gunakan :

a. Alat

1. Baterai 9 Volt atau Power Supply





        Baterai atau Power Supply bertujuan untuk memberikan tenaga listrik ke rangkaian agar rangkaian dapat hidup dengan baik.



b. Bahan

 1. Relay

        Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

2. Transistor

        Transistor adalah komponen semikonduktor yang memiliki berbagai macam fungsi seperti sebagai penguat, pengendali, penyearah, osilator, modulator dan lain sebagainya. Transistor merupakan salah satu komponen semikonduktor yang paling banyak ditemukan dalam rangkaian-rangkaian elektronika. Boleh dikatakan bahwa hampir semua perangkat elektronik menggunakan Transistor untuk berbagai kebutuhan dalam rangkaiannya.

3.  Alternator(AC)

       Alternator adalah peralatan elektromekanis yang mengkonversikan energi mekanik menjadi energi listrik arus bolak-balik. Pada prinsipnya, generator listrik arus bolak-balik disebut dengan alternator, tetapi pengertian yang berlaku umum adalah generator listrik pada mesin kendaraan. Alternator pada pembangkit listrik yang digerakan dengan turbin uap disebut turbo alternator.

4. Sensor Gas  MQ-2

        Sensor jenis ini adalah alat yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya.



        Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain.



5. LED



        Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

6.Resistor



        Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom.

7.Speaker

        Speaker juga digunakan sebagai output yang memberikan tanda bahwa terdeteksinya gas pada sensor dalam bentuk suara

3. Dasar Teori [back]

        Sensor gas ini bertujuan untuk mengetahui ada nya kebocoran gas yang terjadi pada suatu reaksi kimia. Saya terinspirasi dari gambar 13.21 Halaman 596 Bab 13

        Kami juga terinspirasi dari rumus gas ideal pada materi kimia dasar, yaitu sebagai berikut :

        Pada percobaan ini, kami menggunakan sensor gas dengan tipe MQ-2 Arduino yang memiliki grafik sensitivitas terhadap beberapa macam gas seperti ada gambar dibawah ini :



Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:

Catu daya pemanas : 5V AC/DC

Catu daya rangkaian : 5VDC

Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen

 Keluaran : analog (perubahan tegangan)



        Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V .



Konfigurasi Sensor MQ-2



MQ-2 Pinout

        Sensor MQ-2 terdapat 2 masukan tegangan yakni VH dan VC. VH digunakan untuk tegangan pada pemanas (Heater) internal dan Vc merupakan tegangan sumber serta memiliki keluaran yang menghasilkan tegangan berupa tegangan analog. Berikut konfigurasi dari sensor MQ-S :



Pin 1 merupakan heater internal yang terhubung dengan ground.

Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.

Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.

Pin 4 merupakan output yang akan menghasilkan tegangan analog.

Prinsip Kerja



        Sensor Asap MQ-2 berfungsi untuk mendeteksi keberadaan asap yang berasal dari gas mudah terbakar di udara. Pada dasarnya sensor ini terdiri dari tabung aluminium yang dikelilingi oleh silikon dan di pusatnya ada elektroda yang terbuat dari aurum di mana ada element pemanasnya.



        Ketika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2 keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda maka output sensor MQ-2 akan menghasilkan tegangan analog.



        Sensor MQ-2 ini memiliki 6 buah masukan yang terdiri dari tiga buah power supply (Vcc) sebasar +5 volt untuk mengaktifkan heater dan sensor, Vss (Ground), dan pin keluaran dari sensor tersebut.

4. Percobaan [back]

a. Prosedur Percobaan

    1. Susunlah setiap komponen yang telah disediakan seperti gambar         berikut ini

       2. Hubungkan setiap komponen seperti pada gambar berikut ini

        3. Jalankan ranngkaian yang sudah dihubungkan dengan benar lalu                        usahakan rangkaian dalam berjalan.

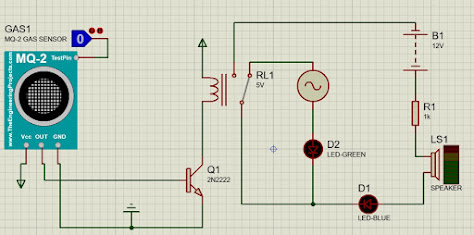

b. Gambar Rangkaian  [back]



c.Prinsip Kerja Rangkaian  [back]

    Saat logicstate menunjukkan angka 0, berarti sensor gas tidak mendeteksi adanya gas pada reaksi kimia. Hal ini membuat tidak adanya tegangan yang berjalan ke base transistor sehingga relay tidak menyala dan switch tetap berada di kanan.

Saat logicstate menunjukkan angka 1, berarti sensor gas mendeteksi adanya gas pada reaksi kimia. Hal ini membuat adanya tegangan yang mengalir dari out sensor ke base transistor sehingga aliran listrik dapat mengalir dari relay ke ground dan relay pun menyala. Karena relay menyala, switch akan berpindah ke kiri sehingga speaker dan lampu merah akan menyala dimana ini memberitahu kita bahwa telah terjadi kebocoran gas.

d. Video Simulasi [back]

e. Link download [back]

1. Download Datasheet Sensor gas MQ 2 Di Sini

2. Download File Rangkaian Di Sini

3. Download Video Simulasi Di Sini

4. Download File HTML Di Sini

5. Download Library Sensor Gas MQ 2 Di Sini
