TP 1 M4
Kondisi 15 (PERCOBAAN 2)
Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakan IC 4511 dan seven segment common katoda.
2. Gambar Rangkaian Simulasi [Kembali]
Kondisi 15
Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakan IC 4511 dan seven segment common katoda

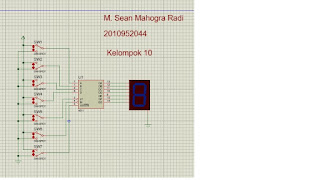

Gambar 2.1 Rangkaian Percobaan 2 Kondisi 15
3. Video [Kembali]
4. Prinsip Kerja [Kembali]
Kondisi 15
Rangkaian IC memiliki 4 input yang akan diubah ke 8 bit pada seven segment, saat input 0001, maka pada segment segment akan muncul angka 1, saat input bernilai 0011, maka pada seven segment akan bernilai 3, dst. Pada IC hanya dapat mengeluarkan output pada seven segment dengan maksimal input adalah 1001 atau diubah ke desimal yaitu 9.
Pada bagian bawah IC, terdapat pin LT yang berarti Lamp Test berguna sebagai penguji lampu, yang bila diaktifkan maka akan mengaktifkan semua segment pada seven segment. Pin BI atau Blanking Input berguna untuk menonaktifkan semua segment, yang bila pin nya diaktifkan maka semua segment pada seven segment akan mati. Pada pin LE atau Latch Enable yang berfungsi untuk menyimpan data pada seen segment.
Pada rangkaian kondisi 15, seven segment yang digunakan adalah jenis seven segment common katoda, yang berarti dihubungkan ke ground. Seven segment akan mengaktifkan segmen saat menerima input bernilai 1(HIGH).
