A. Alat dan Bahan (Modul De Lorenzo)
1. Jumper
Gambar 1. Jumper
2. Panel DL 2203D
3. Panel DL 2203C
4. Panel DL 2203S
Gambar 2. Modul De Lorenzo
B. Alat dan Bahan (Proteus)
1. IC 74LS112 (JK filp flop)
2. Power DC
Gambar 4 Power DC
3. Switch (SW-SPDT)
Gambar 5 Switch
4. Logicprobe atau LED
 |
| Gambar 6 Logic Probe |

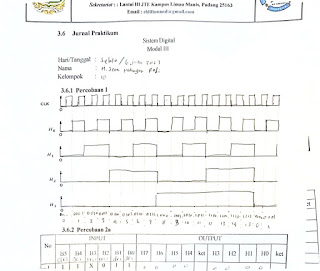

Rangkaian percobaan Asynchronous Binary counter 4 bit
Rangkaian percobaan pada percobaan 1 terdiri dari 4 JK Flip Flop yang disusun secara berurutan dengan input JK1 dari CLK, input JK2 dari Q-JK1, input JK3 dari Q-JK2 dan input JK4 dari Q-JK3. Semua JK Flip Flop dibentuk menjadi rangkaian D Flip Flop dimana kedua kaki JK selalu bernilai 1. Hal ini menyebabkan semua JK Flip Flop akan melakukan toggle saat terjadi falltime pada clock.
Saat dijalankan, maka seluruh keadaan Logic Probe akan bernilai 0, dan saat terjadi falltime di clock maka JK1 akan toggle dan menjadi 1, sedangkan JK2,3, dan 4 masih dalam kondisi mati dikarenakan inut mereka berasal dari Flip Flop sebelumnya. Pada cycle ke-2, terjadi toggle ke JK1, yang menyebabkan nilai nya berubah dari 1 ke 0, dikarenakan kondisi ini merupakan falltime maka JK2 akan toggle dikarenakan input JK2 berasal dari JK1, dan berubah nilai dari 0 ke 1.
Saat memasuki cycle ke 3, JK1 akan melakukan toggle dan berubah menjadi 1, JK2 akan tetap bernilai 1 dikarenakan belum adanya terjadi falltime pada input JK2, dan JK3 dan JK4 akan tetap bernilai 0 dikarenakan belum ada perubahan dari input keduanya. Saat memasuki cycle 4, JK1 toggle, dikarenakan terjadi falltime di output JK1, maka JK2 mengalami toggle dan falltime yang mengakibatkan JK3 mengalami toggle. Prinsip ini juga berkerja disaat JK3 falltime yang membuat JK4 toggle.
6. Analisis[Kembali]ANALISA
PERCOBAAN 1:
1. Analisalah output yang dihasilkan pada percobaan 1 berdasarkan masing-masing flip-flop!
Jawab:
Output yang dihasilkan dari flip flop JK akan melakukan toggle saat terjadi falltime di clock. JK Flip Flop pertama akan dipengaruhi oleh clock, lalu JK2 yang berada disebelah JK1 akan mendapatkan input dari output JK1 (Q), lalu JK3 akan mendapatkan input dari output JK2, dan JK4 akan mendapatkan input dari output JK3
2. Jelaskan kenapa Flip-flop terakhir disebut dengan MSB!
Jawab:
MSB memiliki kepanjangan "Most Significant Bit", yang berarti perubahan bit ini akan sangat besar pengaruhnya ke bagian desimal.
Saat sisi terakhir berubah, misal saja 1000, apabila diubah ke 0000, maka bentuk desimal nya berubah besar yaitu 8 ke 0, berbeda dengan sisi awal, yaitu 0001 ke 0000 yaitu berubah 1 ke 0, yang berbeda sedikit.
